如何正确使用AutoCAD2008尺寸标注

  • 时间：2014-08-19 14:39
  • 来源：下载吧
  • 编辑：feng

AutoCAD2008尺寸标注中的标注是一种图形注释，在绘图设计中必不可少，可以分为两类，一类是对象的测量值，如圆的直径和长度，可以称之为“尺寸标注” ;一类是工程符号或文字描述性标注，如形位公差，引线注释、文本标注等，如何正确使用AutoCAD2008尺寸标注呢?下面就跟小编一起来看看吧。

一、尺寸标注主要是由标注文字、尺寸线、尺寸箭头、尺寸界线 四部分组成，有时还包括中心标记 (应用于圆和圆弧)。如图所示：

如何正确使用AutoCAD2008尺寸标注

1、标注文字可以是系统自动显示的实际测量值，也可以是自己修改的值。

2、尺寸标注是以块的形式显示的，因此选中尺寸标注中的任何一个组成部分，则尺寸标注的所有组成部分都会被选择。

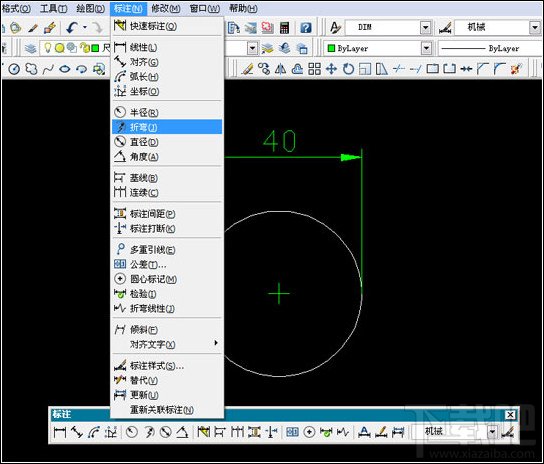

二、利用“标注”工具栏和“标注”菜单可以实现所有常用的尺寸标注命令，如线性、半径、角度等尺寸标注。

如何正确使用AutoCAD2008尺寸标注

三、在AutoCAD中，尺寸标注可以分为线性尺寸标注、径向(半径、直径和弧长)尺寸标注、角度尺寸标注、坐标尺寸标注、中心尺寸标注 。
