SolidWorks怎么使用曲面展平功能

  • 时间:2017-03-01 18:36
  • 来源:下载吧
  • 编辑:xwgod

SolidWorks怎么使用曲面展平功能?我们来看看SolidWorks曲面展平功能的使用技巧

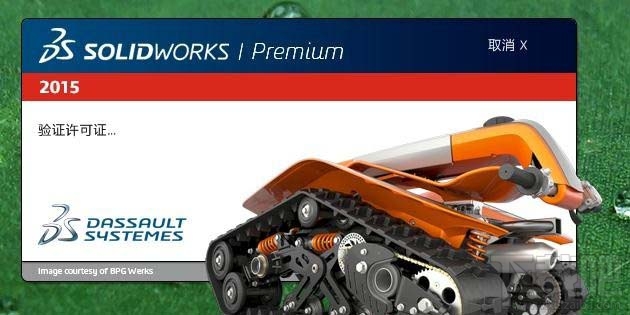

1、打开SolidWorks2015

SolidWorks怎么使用曲面展平功能

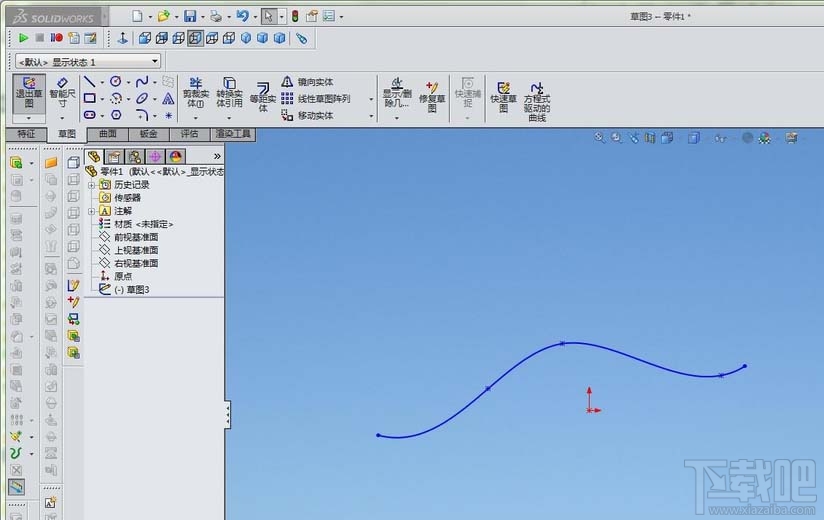

  2、在任意基准面上绘制草图,用样条线勾一条曲线

SolidWorks怎么使用曲面展平功能

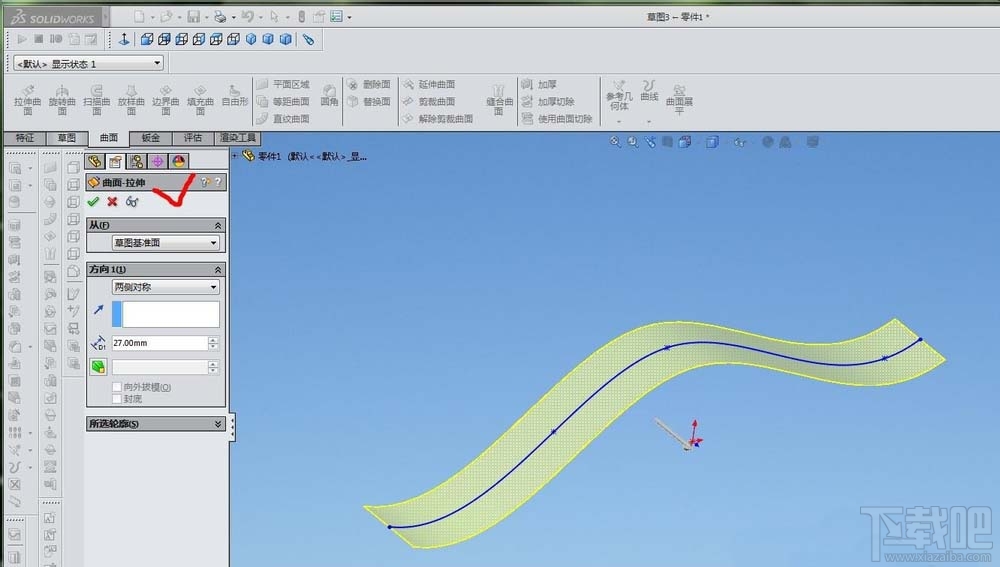

  3、用拉伸曲面的方法,把上一步画的曲线拉伸成曲面

SolidWorks怎么使用曲面展平功能

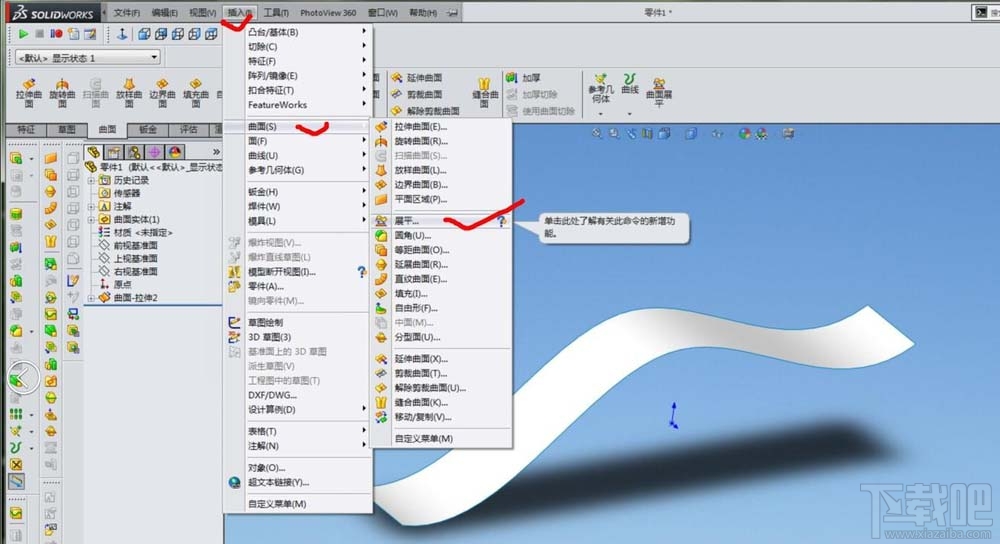

  4、找到新增展平功能,具体见:插入曲面展平

SolidWorks怎么使用曲面展平功能 SolidWorks怎么使用曲面展平功能

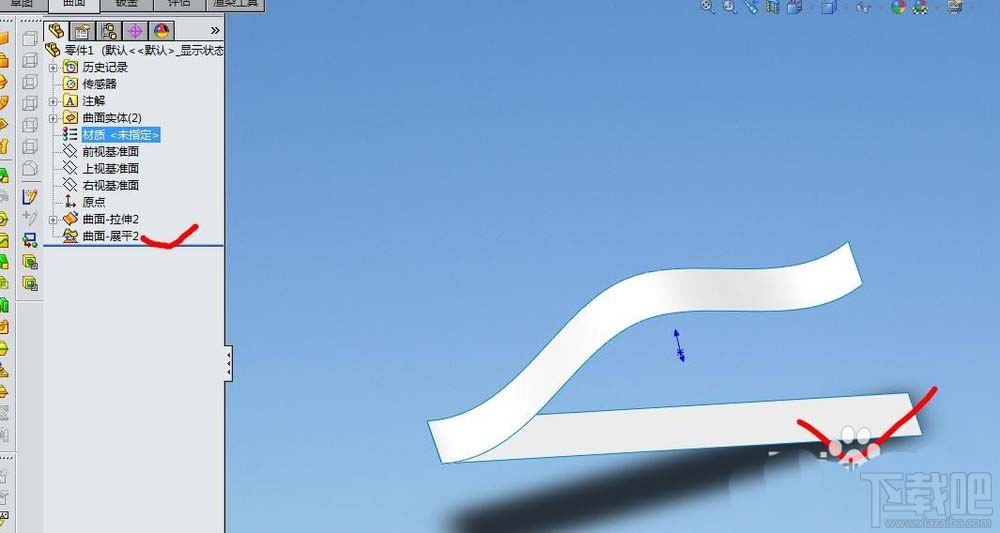

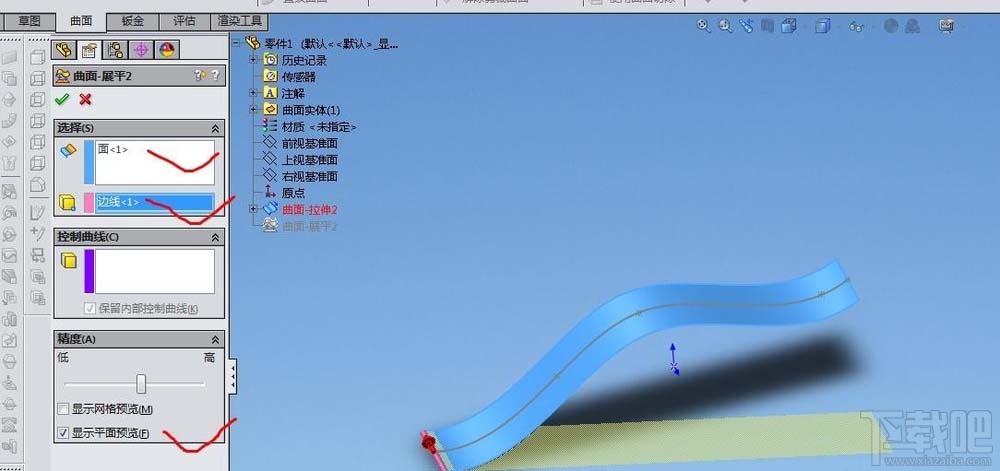

  5、选择需要展开的曲面及要从其展平的边线上的顶点或点,预览效果并打钩


SolidWorks怎么使用曲面展平功能 SolidWorks怎么使用曲面展平功能

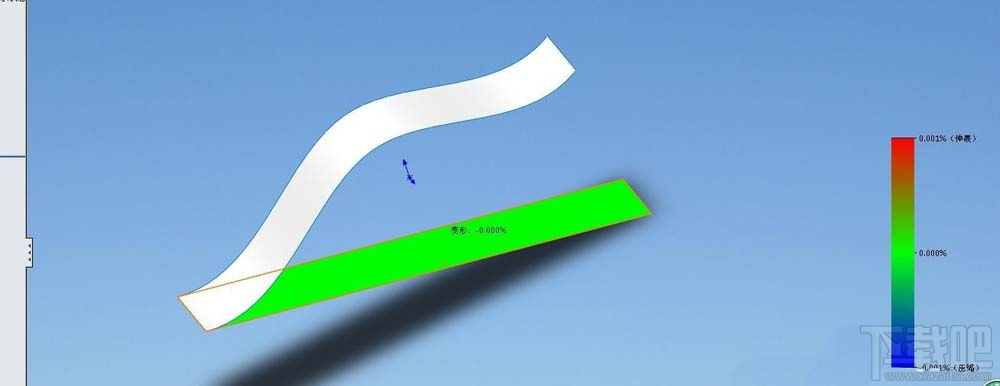

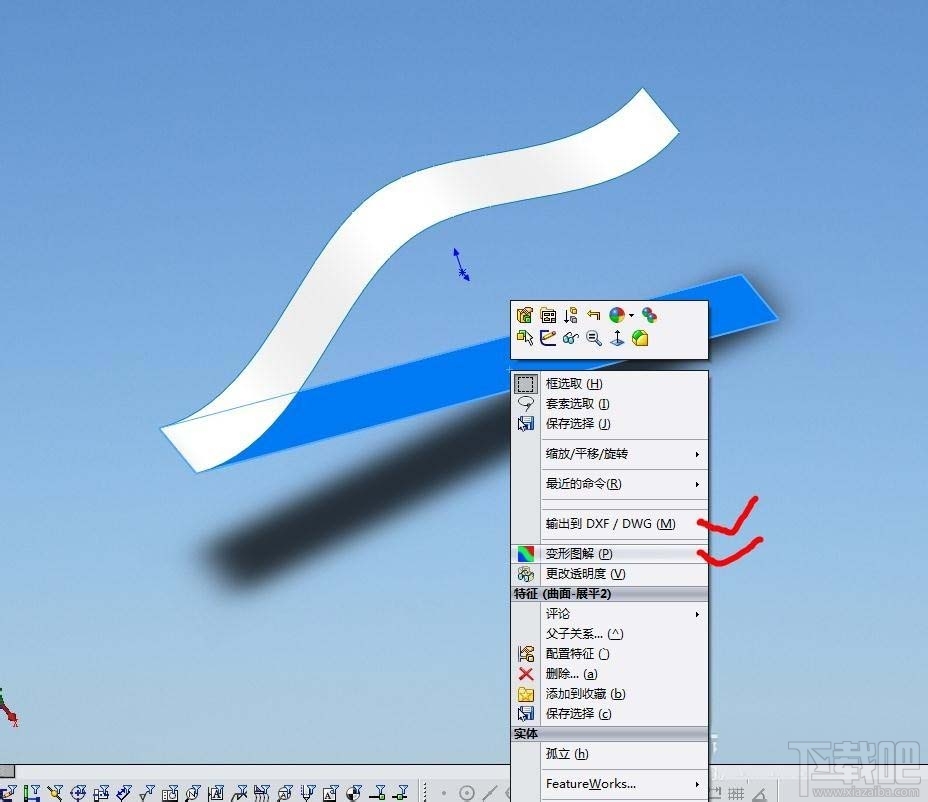

  6、要查看展平曲面的变形图解,右键单击该展平曲面,然后单击变形图解(变形图解显示具有高到拉伸和压缩级别的展平曲面区域),还可以将鼠标放在曲面上,以查看任意给定点处的偏差率

SolidWorks怎么使用曲面展平功能 SolidWorks怎么使用曲面展平功能

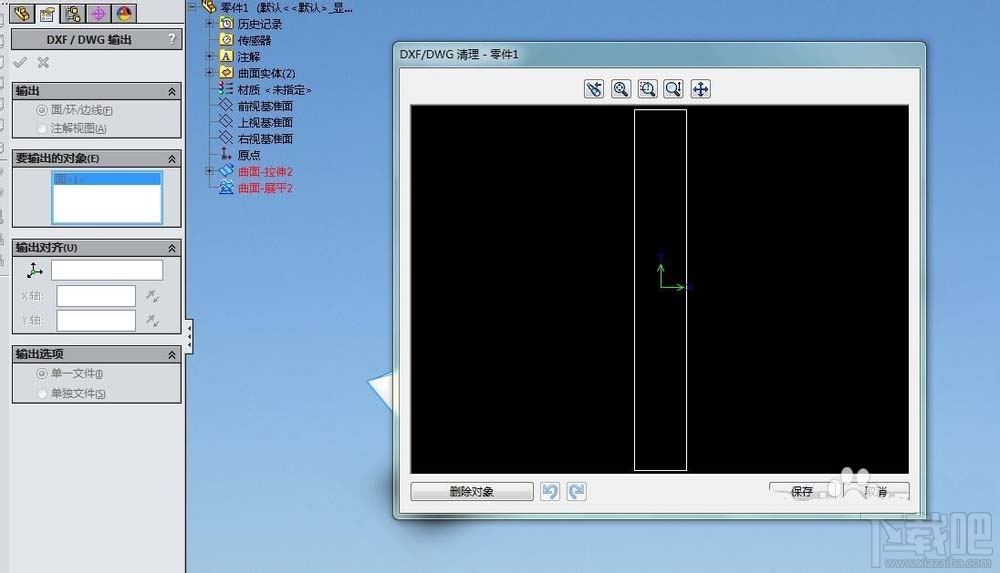

  7、右键可以将展平曲面输出到DXF/DWG

SolidWorks怎么使用曲面展平功能
