altium designer翻转PCB布局的方法

  • 时间：2020-08-28 12:01
  • 来源：下载吧
  • 编辑：longnian

　　altium designer是一款功能十分全面的电子产品开发系统软件，该软件界面直观友好，用户使用该软件，可以通过FPGA设计、SOFC设计实现等功能，快速的设计出电路图，适用于机械电子设计领域。我们在使用这款软件制作pcb的时候，经常需要翻转pcb布局来查看布线的设计，以便绘图人员更加深刻的了解pcb布局并对其进行修改。但是由于这款软件的专业性较强，所以有很多朋友不知道怎么对其操作。那么接下来小编就给大家详细介绍一下altium designer翻转pcb布局的具体操作方法，有需要的朋友可以看一看。

方法步骤

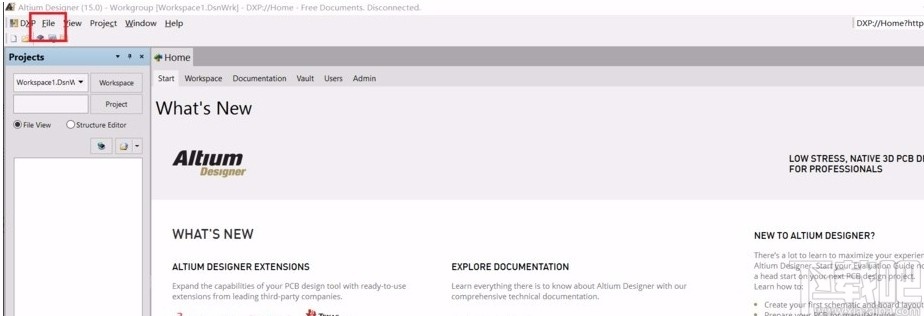

　　1.首先打开软件进入到软件的主界面，我们在界面顶部的菜单栏中找到“File”选项并点击。

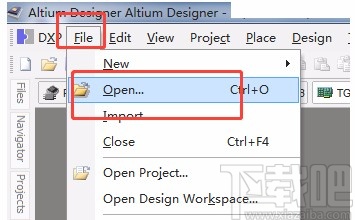

　　2.接着在File选项下方会出现一个下拉框，我们在下拉框中找到“Open”选项，点击该选项将需要翻转布局的pcb文件在软件中打开。

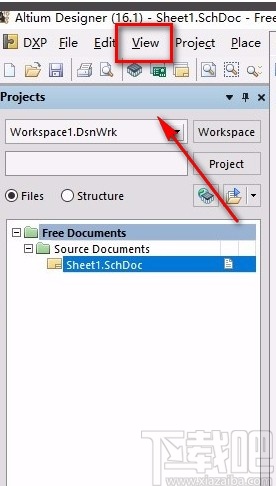

　　3.然后我们在界面顶部的菜单栏中找到“View”选项，点击该选项，其下方会出现一个下拉框。

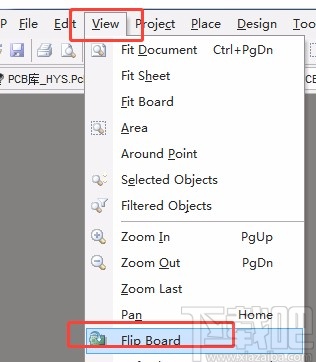

　　4.我们在View下拉框中可以看到很多的操作选项，在这些操作选项中找到“Filp Board”选项并点击，即可翻转pcb布局。

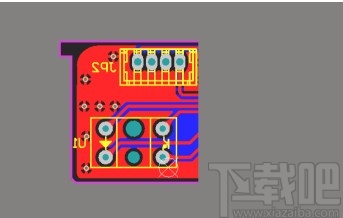

　　5.此外，我们也可以在键盘上点击快捷键“V+B”快速翻转pcb布局；pcb翻转后的效果图如下图所示，大家可以作为参考。

　　以上就是小编给大家整理的altium designer翻转pcb布局的具体操作方法，方法简单易懂，有需要的朋友可以看一看，希望这篇教程对大家有所帮助。
