pspice仿真电路的方法

　　pspice是一款功能强大的电路仿真软件，该软件结合了业界领先的模拟、模数混合信号以及分析工具，给电路仿真提供了一个完整的解决方案，还可以用于电子线路、电路、信号等课程的教学。这款软件在生活中的很多地方都会使用到，比如在教学中，老师会经常使用这款软件仿真电路，将计算结果与实际计算结果进行对比，查看是否是正解。由于很多新入手这款软件的朋友不知道怎么仿真电路，所以接下来小编就给大家详细介绍一下pspice仿真电路的具体操作方法，有需要的朋友可以看一看。

方法步骤

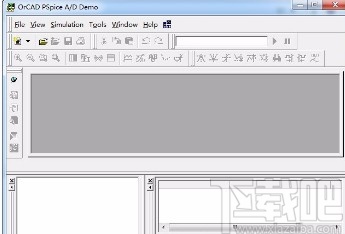

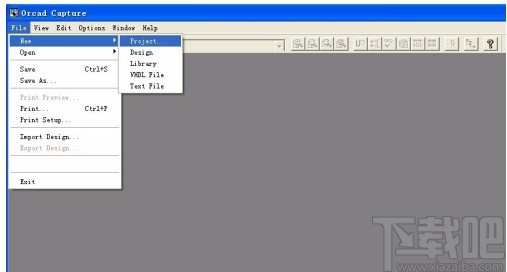

　　1.首先打开软件，我们在软件界面的左上方点击“File”选项，在出现的下拉框中选择“New”，并在旁边的子下拉框中选择“Project”。

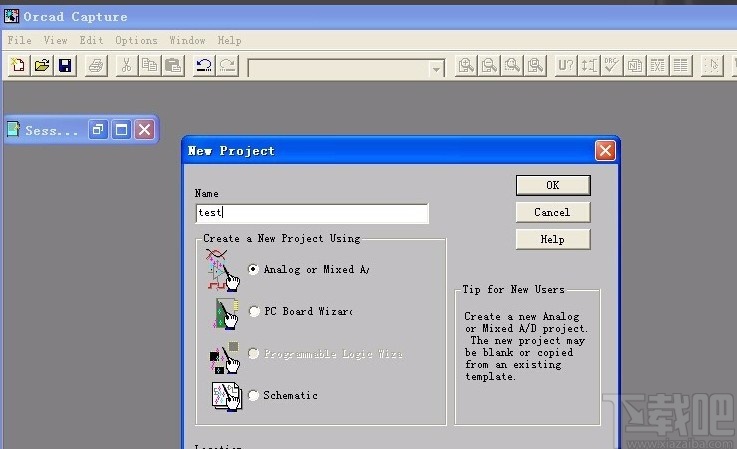

　　2.接着界面上就会出现一个新建项目窗口，我们在窗口中的“Name”文本框中输入名字，再选择“Analog or Mixed A/D”选项。

　　3.然后会弹出一个原理图属性选择对话框，我们在对话框中选择“Create a blank pro”选项，再点击“OK”按钮即可。

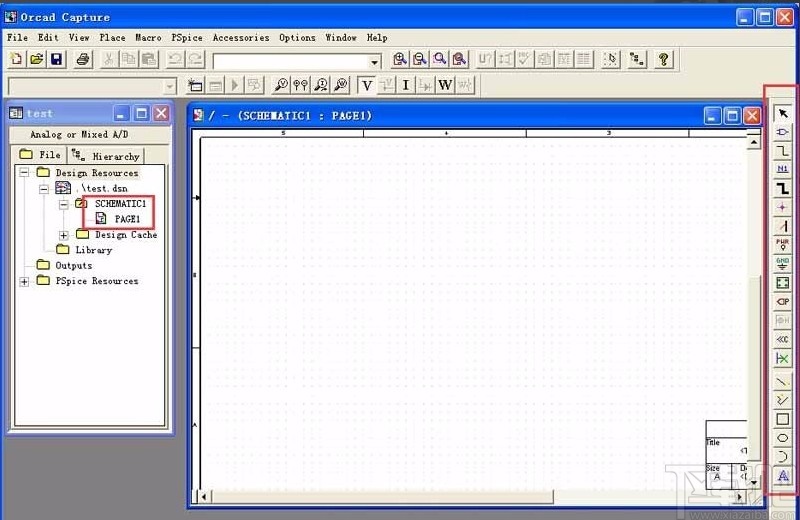

　　4.完成以上步骤后，就生成工程了，在界面左上方就可以查看到生成的工程文件，界面右侧是元件栏。

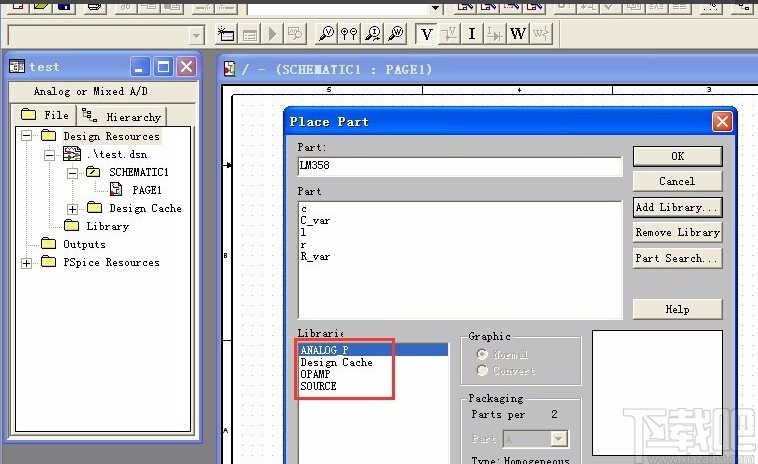

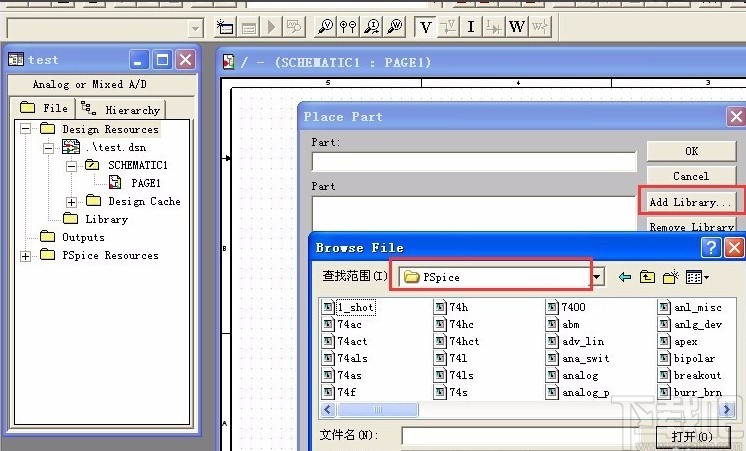

　　5.接下来在界面右侧点击“Place Part”图标按钮打开Place Part窗口，点击窗口中的“Add Library”按钮打开Browse File窗口。在窗口中选择需要的元件库，再点击窗口右下角的“打开”按钮即可。

　　6.随后回到Place Part窗口，在这里小编选择两个元件库文件，选择“ANALOG_P”和“SOURCE”两个元件。

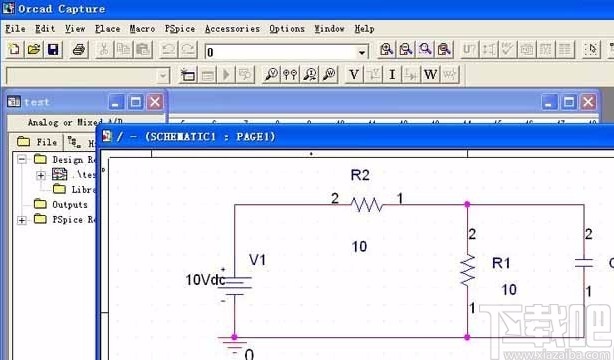

　　7.紧接着在键盘上按W键，鼠标变成十字时就可以进行连线操作了，连线结束后按ESE键即可；如果要修改元件，则双击元件即可修改。

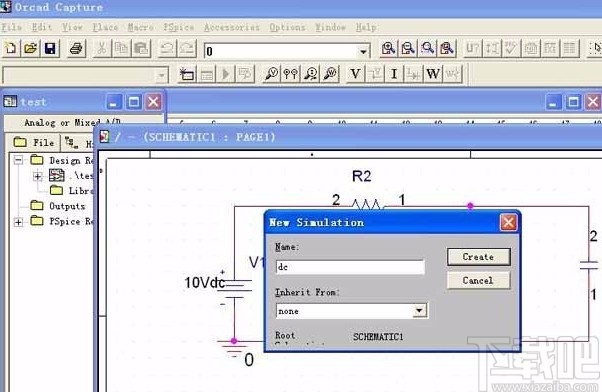

　　8.之后我们点击New Simulation Profile 图标按钮，在界面上出现的New Simulation对话框中输入名称，再点击“Create”按钮，因为软件提供了多种仿真方法，可对电路做多种仿真，建议对不同的仿真取对应有意义的名称，以便辨认。

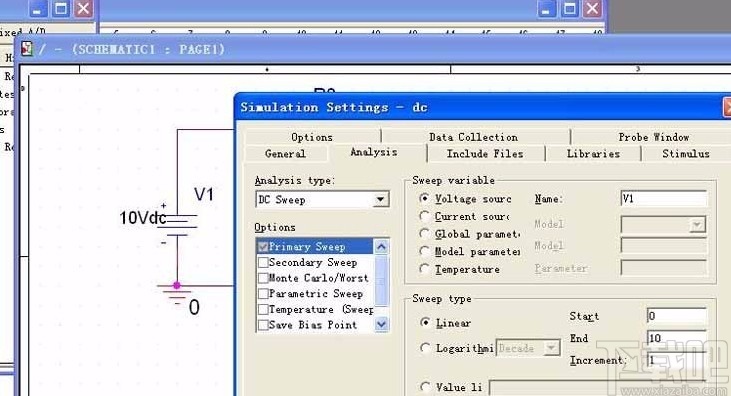

　　9.本例对电路做直流特性扫描分析，在“Analysis type”中选择DC Sweep，电源选择V1，从0V至10V，每次递增1V，设置完后点击运行或按F11键。

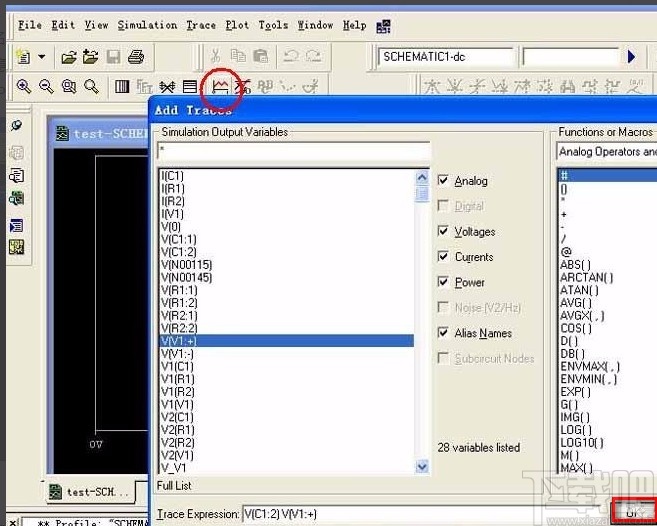

　　10.完成上一步后，界面上会出现PSice A/D面板，在面板中点击Add Trace，打开Add Traces窗口，在窗口中可查看所有元件的电压电流波形，我们选中想要看的波形并点击窗口右下角的“OK”按钮即可。

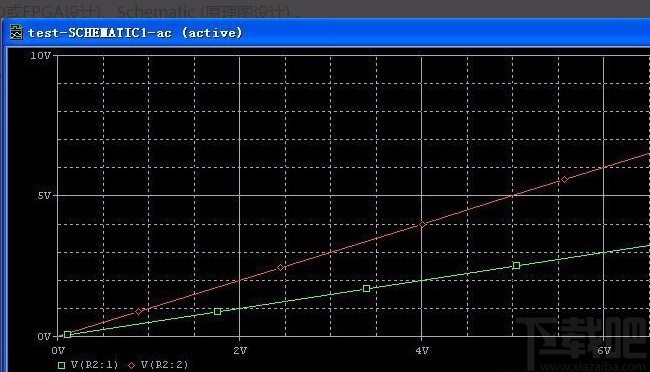

　　11.完成以上步骤后，我们就可以在界面上查看到波形，如下图所示，大家可以作为参考。

　　以上就是小编给大家整理的pspice仿真电路的具体操作方法，方法简单易懂，有需要的朋友可以看一看，希望这篇教程对大家有所帮助。
