ansys导入solidworks模型的方法

　　ansys是一款非常好用的大型通用有限元分析软件，该软件是世界范围内增长最快的计算机辅助工程软件，用户使用该软件，可以求解结构、电力、电磁场及碰撞问题，被广泛的应用于航空航天、汽车工业以及电子产品等领域。这款软件在绘制模型方面不太占有优势，所以我们可以先在solidworks软件中创建好模型，再将模型导入到这款软件中。由于这款软件导入solidworks模型的方法比较复杂，所以接下来小编就给大家详细介绍一下ansys导入solidworks模型的具体操作方法，有需要的朋友可以看一看。

方法步骤

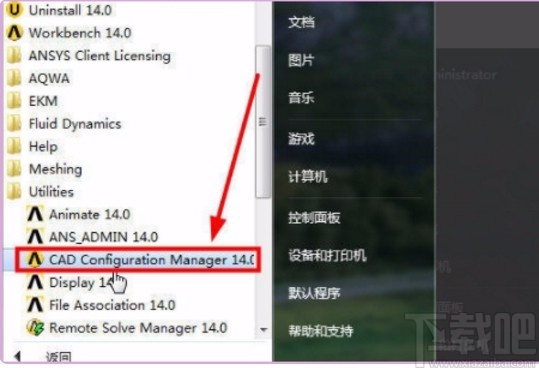

　　1.首先在电脑中安装Ansys和solidworks软件，在开始菜单中找到CAD Configuration Manager选项并点击ansys导入solidworks模型的，打开ansys软件。

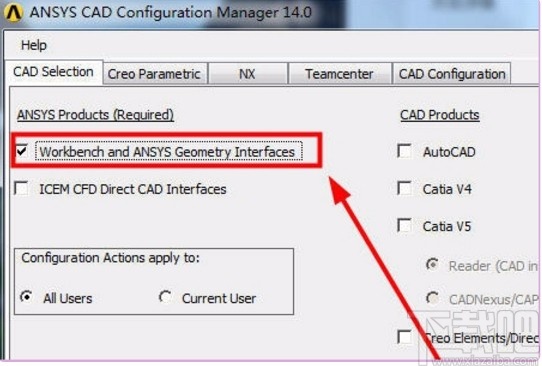

　　2.打开软件后，我们在软件中打开Help窗口，在窗口左上角找到“Workbench and ANSYS Geometry Interfaces”选项并勾选，窗口右侧的灰色选项就激活了。

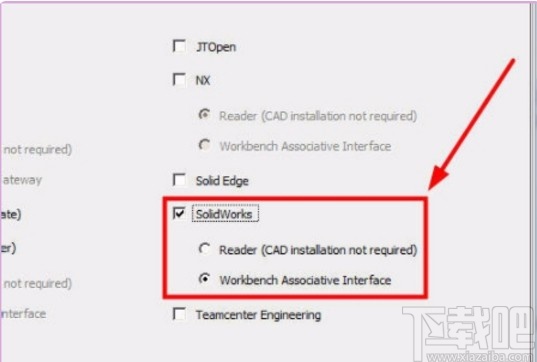

　　3.接着我们在窗口右侧找到“Solidworks”以及“Workbench Associative Interface”两个选项并勾选，再点击“下一步”按钮进入到下一个界面。

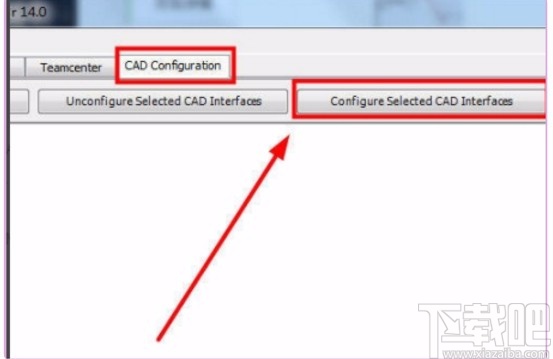

　　4.随后我们在界面上方选择“CAD Configuration”选项卡，再点击“Configuration Selected CAD Interface”。

　　5.然后界面上就会出现图示字样，表示插件连接成功的意思；这就表示以上设置生效了。

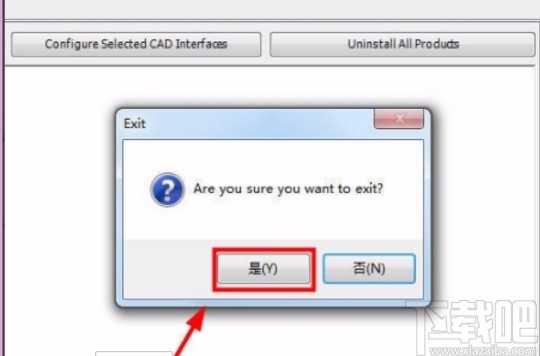

　　6.紧接着我们关闭软件，界面上会弹出对话框，我们点击对话框中的“是”按钮就可以退出软件了。

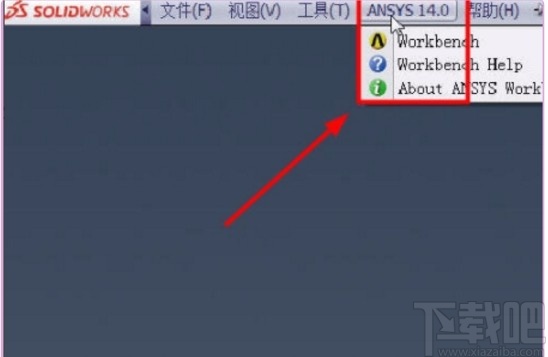

　　7.接下来我们打开solidworks软件，就可以在界面上方查看到ANSYS插件出现了；我们在solidworks软件中建模成功并点击保存后，再点击“ANSYS”按钮，在下拉框中选择“Workbench”选项。

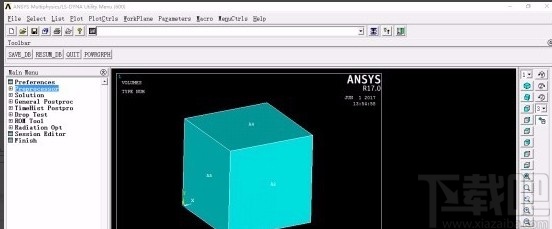

　　8.完成以上所有步骤后，我们就可以成功将solidworks模型导入到ANSYS软件中了。

　　以上就是小编给大家整理的ansys导入solidworks模型的具体操作方法，方法简单易懂，有需要的朋友可以看一看，希望这篇教程对大家有所帮助。
