UG NX画渐开线的方法

  • 时间：2020-09-11 14:42
  • 来源：下载吧
  • 编辑：longnian

　　UG NX是一款非常优秀的3D建模软件，该软件界面简单大方，整合了模具设计自动化与基于CAE的验证工具，加快了针对多部件设置的编程自动化速度，从而简化了加工部件生成智能工具路径的过程。在3D模型绘制过程中，我们经常需要使用到渐开线。绘制渐开线不能单一的去描点，因为它本身具有一定的规律，需要使用到三角函数公式来辅助绘制。鉴于有的小伙伴不知道怎么画渐开线，那么接下来小编就给大家详细介绍一下UG NX画渐开线的具体操作方法，有需要的朋友可以看一看并收藏起来。

方法步骤

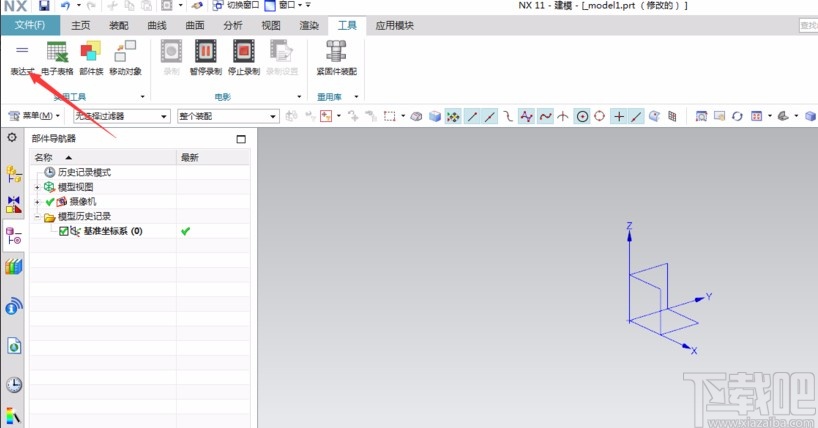

　　1.首先打开软件，我们在界面左上方找到“表达式”按钮，点击该按钮界面上会出现一个表达式窗口。

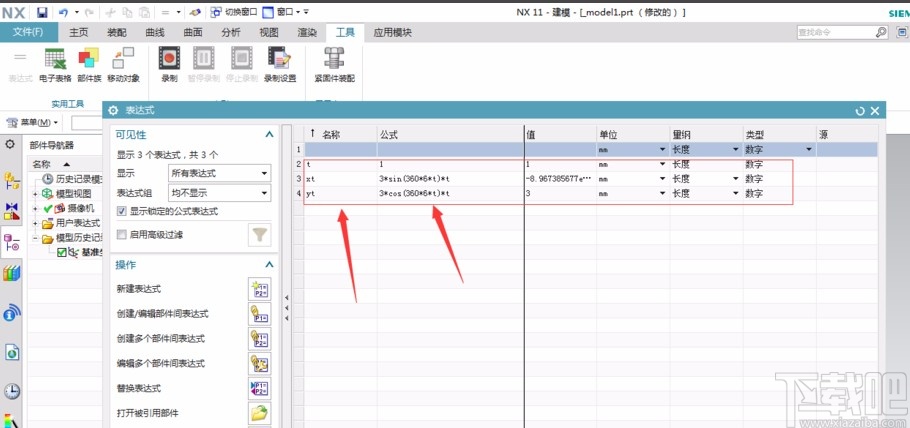

　　2.在表达式窗口中，我们根据自己的需要设置规律公式，包括公式的名称、公式、值、单位等。

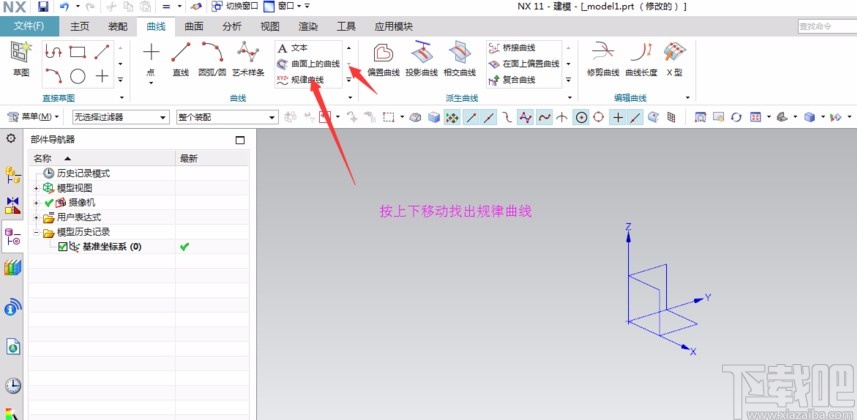

　　3.接着在界面上方找到“曲线”选项并点击，我们在选项下方找到图示位置，我们点击该栏右侧的下拉按钮，并在图示位置选择“规律曲线”。

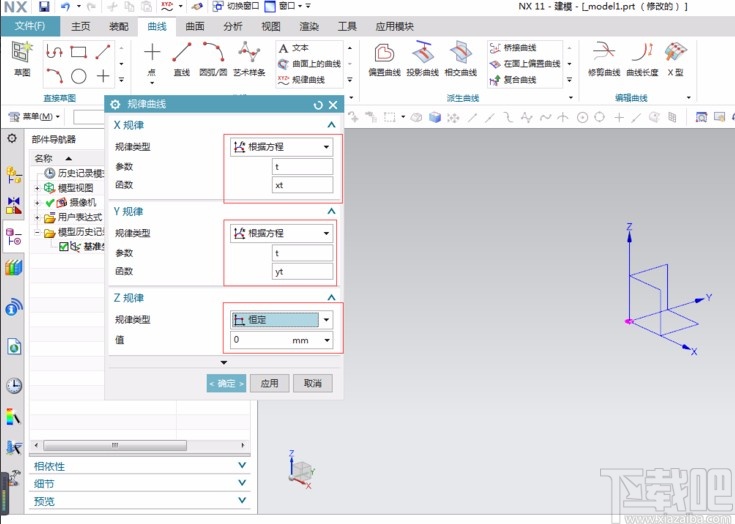

　　4.然后界面上就会出现一个规律曲线窗口，我们在窗口中将X、Y规律的“规律类型”设置为根据方程，，函数分别为xt、yt，Z轴选择为恒定，值为0。

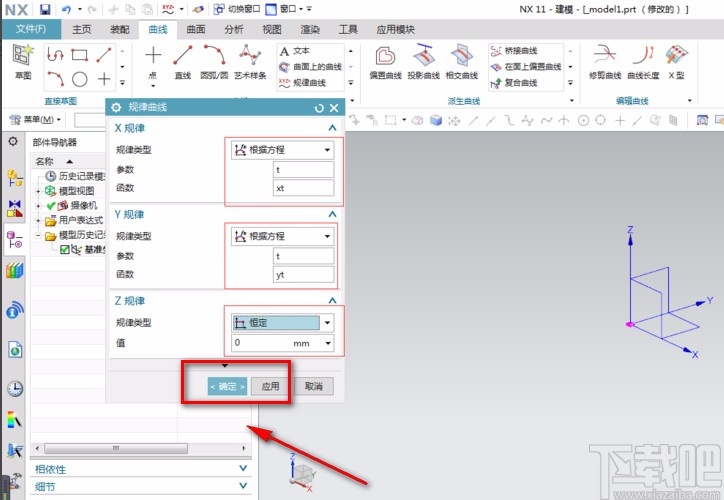

　　5.设置完毕之后，我们在窗口底部依次点击“应用”、“确定”按钮，就可以生成渐开线。

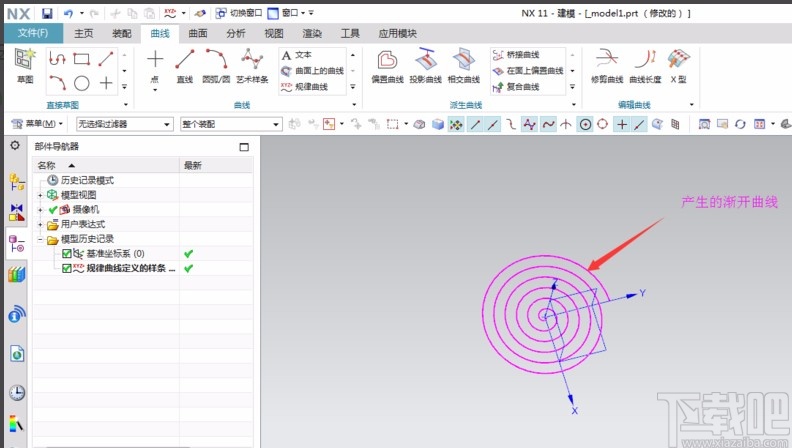

　　6.完成以上所有步骤后，我们就成功画好渐开线，如下图所示，大家可以作为参考。

　　以上就是小编给大家整理的UG NX画渐开线的具体操作方法，方法简单易懂，有需要的朋友可以看一看，希望这篇教程对大家有所帮助。
