AutoCAD打开PDF文件的操作方法

  • 时间：2020-09-28 15:54
  • 来源：下载吧
  • 编辑：weijiayan
  • AutoCAD2016

    AutoCAD2016

    大名鼎鼎的AutoCAD2016简体中文版官方发布了

    软件大小：1.44 GB 详情

　　AutoCAD是在设计行业非常著名的软件，也是很多地方都会需要用到的软件，在操作这款软件的时候我们可以找到很多能够帮助我们进行图形设计的功能，有时候我们在创建好图形之后需要导入一些PDF文件作为底图，在创建好PDF底图文件之后导入到CAD软件的图纸设计界面即可，鉴于还有很多用户不知道要如何在CAD软件中打开PDF文件，小编就跟大家分享一下在其中打开PDF文件的方法吧，有需要的朋友不妨一起来看看小编分享的方法，希望小编分享的这篇方法教程能够对大家有所帮助。

方法步骤

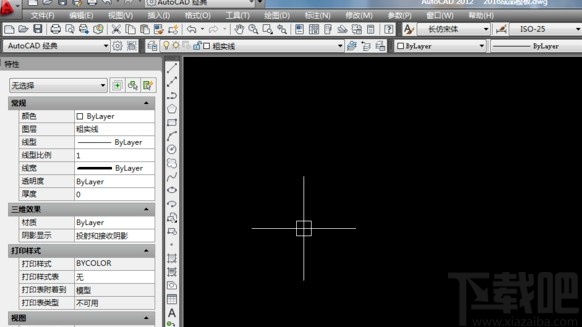

　　1.首先第一步我们打开电脑之后，在电脑中打开CAD软件界面，打开之后如下图中所示。

　　2.打开软件之后，在界面上方找到插入这个选项，找到之后点击它在出现的选项中选择PDF参考底图选项。

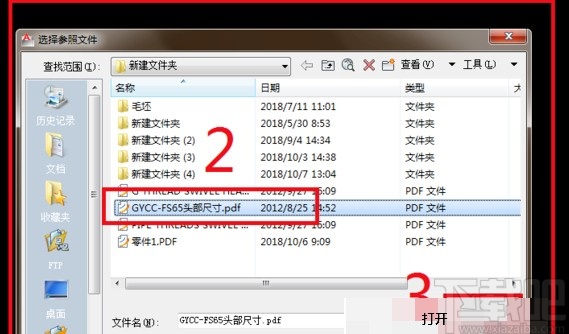

　　3.点击这个选项之后，就会打开一个选择参照文件的界面，在这个界面中选中目标PDF文件之后，点击右下角的打开按钮。

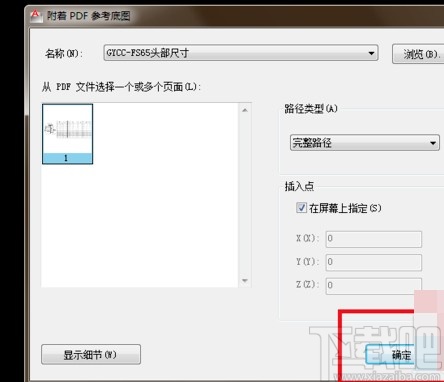

　　4.点击这个打开按钮之后，我们会看到一个附着PDF参考底图的界面，在这个界面中我们可以看到有设置参考底图参数的很多选项，根据自己的需求设置之后点击确定按钮。

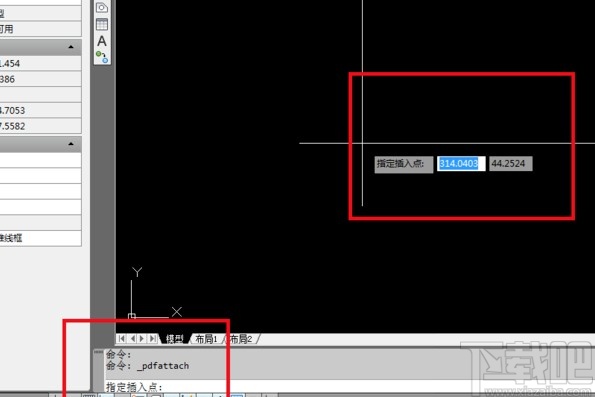

　　5.点击确定按钮之后，下一步就可以插入PDF文件，需要我们自己设置PDF文件的指定插入点，如下图中所示。

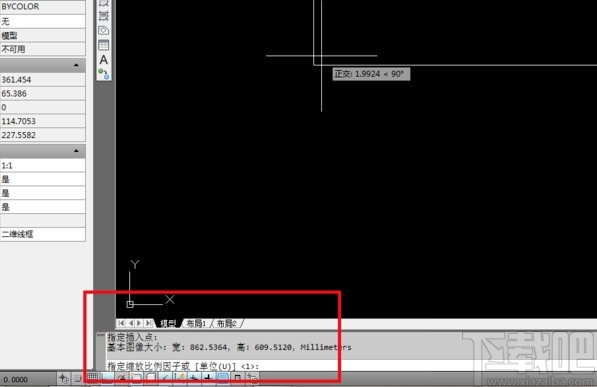

　　6.选择好指定的插入点之后，就可以成功将选择的PDF文件插入到CAD软件中了，插入之后如下图中所示。

　　以上就是小编今天跟大家分享的使用CAD这款软件的时候，打开PDF文件的具体操作方法，有需要的朋友赶紧试一试这个方法吧，希望这篇方法教程能够帮到大家。
