苹果iPhone6s玫瑰金版全面拆解图文解析

苹果iPhone6s、iPhone6s Plus新机正式首发开卖后，不少用户都通过到零售店自取或者通过快递的方式，第一时间拿到了手机。特别是玫瑰金版iPhone6s/iPhone6s Plus得到广大用户的喜爱。下面一起来看看知名拆解机构iFixit带来的手动拆解iPhone6s玫瑰金，抢先看看已经拆解的部分。

从掀开前面板的第一印象来看，iPhone6s的内部机身布局与iPhone6高度相似，不过，从图中（左侧为iPhone6、右侧为iPhone6s）可以看到，隶属于3D Touch一部分的Taptic Engine震动模块，被放置在电池下方，正是它挤占了电池的空间，使得iPhone6s的电池电量从1810mAh缩水到1715mAh。

iFixit使用X射线对iPhone6s进行了检查，上面是iPhone6s的“透视图”。

卸掉iPhone6s底部接口两侧的螺丝之后，使用吸盘将iPhone6s的前面板吸开，屏幕面板四周带有一圈胶条，iFixit称iPhone6s的屏幕面板相比此前的iPhone6装配似乎稳固性上有所退步。

首先断开电池与主板之间的排线插头。

断开上方屏幕总成与主板之间的几个排线接口后，即可取下前面板，经过称量iPhone6s的屏幕总成重量相比iPhone6增加了15克，目前重量达到了60克。

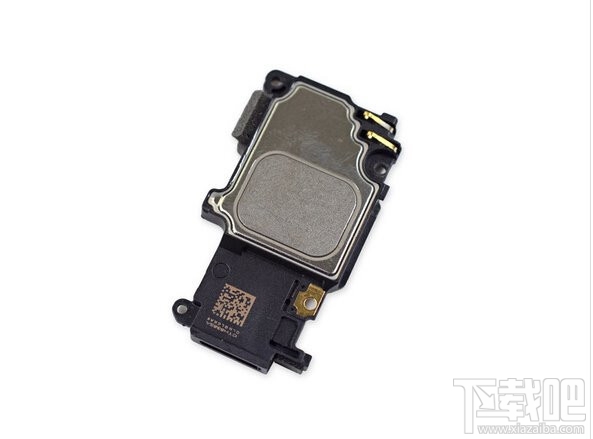

接下来来拆解下屏幕总成部分，首先拆下Home按键背面的金属加强支架，以及周边的扬声器等组件。

这个就是全新的500万像素前置摄像头，整体尺寸和iPhone6上的120万像素摄像头体积相差无几。

现在拿掉Home按键，接下来我们将正式开始拆解iPhone6s的3D Touch屏幕部分。

拿掉LCD屏幕面板背面的金属支架后，我们首次看到了iPhone6s的3D Touch芯片，型号为343S00014。

带有Touch ID的Home按键正反面，右下方为iPhone6s，左上方为iPhone6。

苹果iPhone6s新增的Taptic Engine震动模块。

X射线下的Taptic Engine内部结构，与普通的震动马达不同，Taptic Engine只需一次振荡就可以达到峰值输出，能够发出类似敲击感的独特震动感受，该技术最早出现在苹果的Apple Watch上。

现在开始动手拆解电池，直接用力拉出电池底部的两个带有不干胶的标签即可取下电池，相当方便快捷。

苹果iPhone6s的电池，电压为3.8V，6.55Whr，1715mAh，苹果表示它的3G通话时间可长达14小时，最长10天待机时间，和此前的iPhone6保持一致。

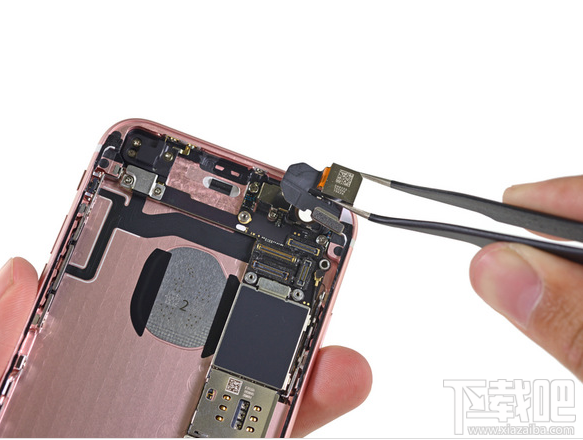

这就是苹果iPhone6s全新的1200万像素iSight摄像头模组。

红色：苹果A9处理器+三星2GB LPDDR4 RAM

橘色：高通MDM9635M LTE Cat.6调制解调器

黄色：InvenSense（应盛美）MP67B六轴陀螺仪和加速计模块

绿色：Bosch Sensortec 3P7LA三轴加速度机

浅蓝色：TriQuint TQF6405功率放大器模块

蓝色：Skyworks SKY77812功率放大器模块

紫色：Avago AFEM-8030功率放大器模块

前面逻辑板上的另外两个芯片：57A6CVI和高通QFE1100包络跟踪集成电路

还有更多芯片

红色：东芝THGBX5G7D2KLFXG 16GB 19nm NAND闪存

橘色：环隆电器339S00043 WiFi模块

黄色：NXP 66V10 NFC控制器

绿色：Apple/Dialog电源管理IC

浅蓝色：Apple/Cirrus Logic 338S00105音频IC

蓝色：高通PMD9635电源管理IC

紫色：Skyworks SKY77357功率放大器模块

红色：Murata 240前端模块

橘色：RF Micro Devices RF5150天线开关

黄色：NXP 1610A3

绿色：Apple/Cirrus Logic 338S1285音频IC

浅蓝色：德州仪器65730AOP电源管理IC

蓝色：高通WTR3925射频收发器

雷电线缆总成（ lightning cable assembly），上面有麦克风、耳机接口、Lightning接口、手机天线，坏了可不好修

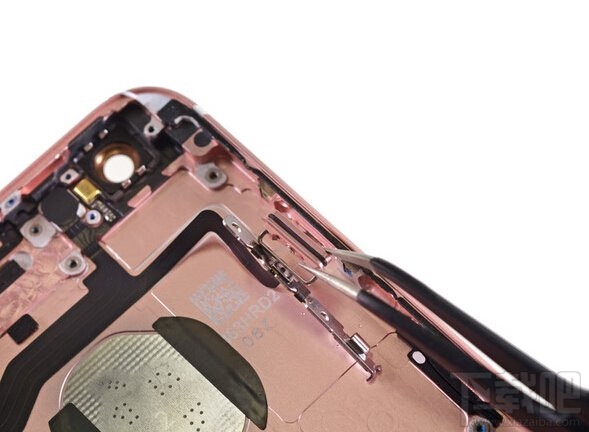

最后是电源键，之前大大的盖子不见了，但仍然可以看到一些防水的设计，但苹果并没有给出该机的防水等级，因此还是不要让其沾水的好。

总结：iFixit给iPhone6s修理难易度的分数是7分，满分是10分：

1、屏幕是第一个需要拆下的模块，降低了屏幕修复的难度；

2、电池的拆卸需要特殊的工具，并且需要一些移除粘合剂的技巧，但并不算难；

3、Touch ID连接线仍然碍事，并且跟逻辑板是配对的，坏了非常麻烦；

4、iPhone6s外面仍然使用了特殊的五叶草螺丝，需要特殊的工具开启。
