solidworks怎么在操作面板上编写文字

  • 时间:2017-04-18 18:39
  • 来源:下载吧
  • 编辑:xwgod

solidworks怎么在操作面板上编写文字?;来了解下吧!

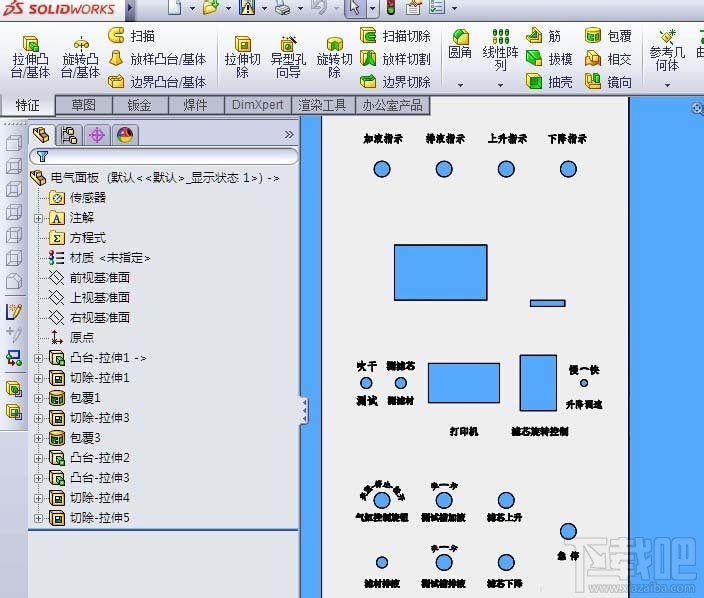

  1、在桌面上找到solidworks文件,并双击打开,打开操作面板零部件,

solidworks怎么在操作面板上编写文字

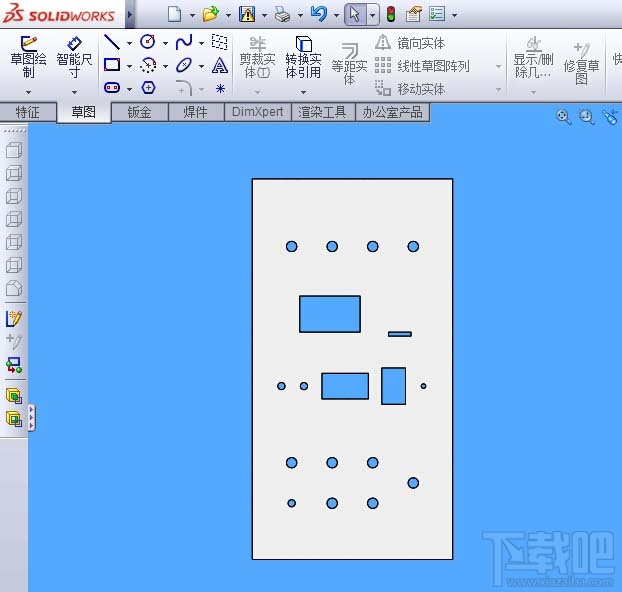

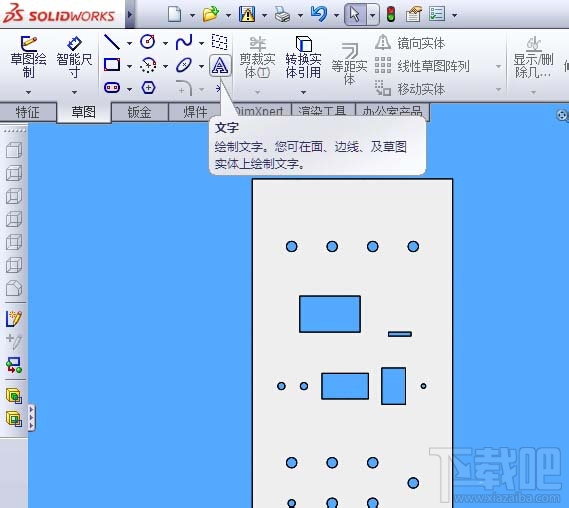

  2、选择草图特征命令,并打开“文字”命令

solidworks怎么在操作面板上编写文字

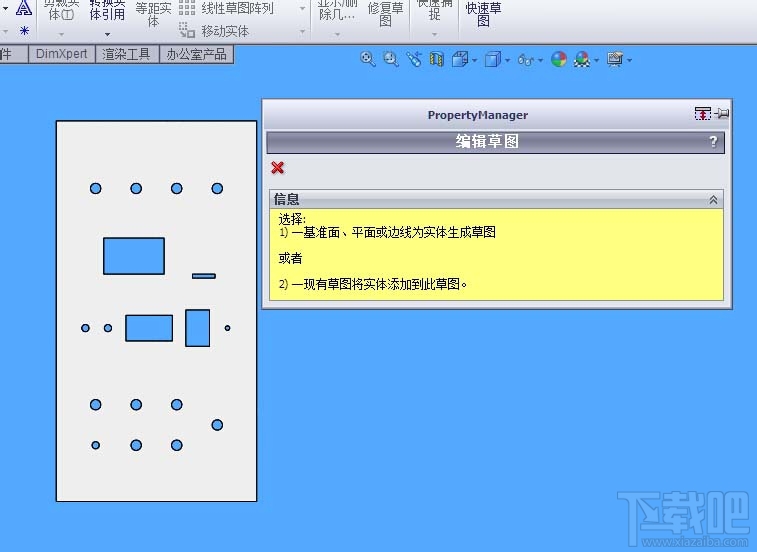

  3、选择基准面,将操作面板的上表面做为基准面

solidworks怎么在操作面板上编写文字

  4、输入要编写的文字

solidworks怎么在操作面板上编写文字

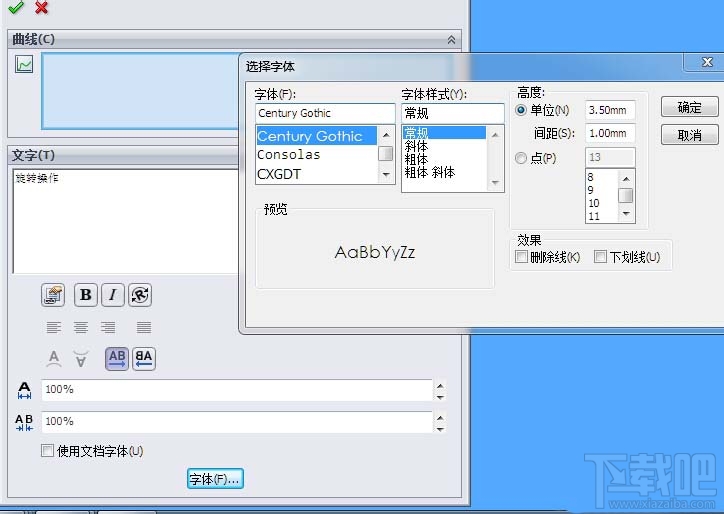

  5、点击字体命令,可以对上面的文字进行编辑特征

solidworks怎么在操作面板上编写文字

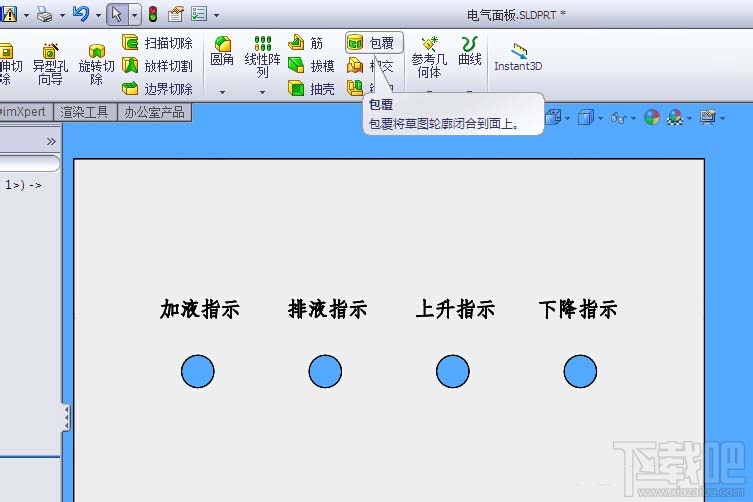

  6、退出草图命令、点击特征命令,点击包裹命令

solidworks怎么在操作面板上编写文字

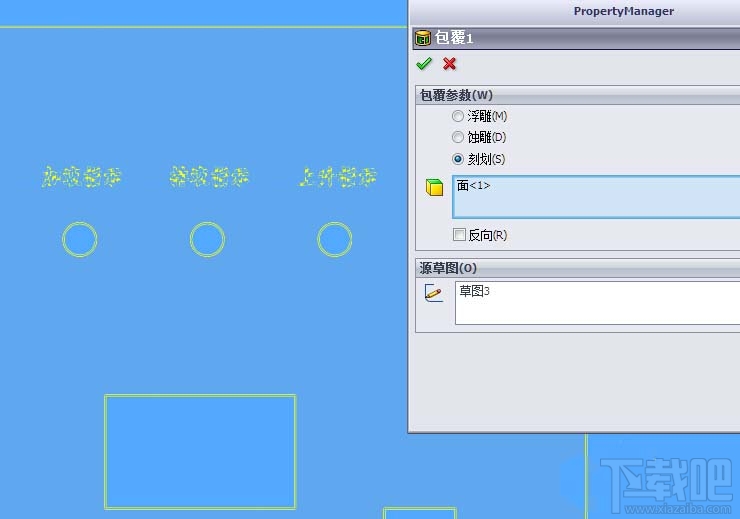

  7、选择刻画命令

solidworks怎么在操作面板上编写文字

  8、按照以上步骤制作的操作面板

solidworks怎么在操作面板上编写文字
