Solidworks装饰螺纹线怎么过滤?

　　1、单击干涉检查 （装配体工具栏）或工具 > 干涉检查。 在 PropertyManager 的选项下面，选择创建匹配装饰螺纹线文件夹。单击计算时，由于正确匹配装饰螺纹线造成的干涉将从主结果中被过滤，并在匹配装饰螺纹线文件夹中列出。未移至该文件夹的干涉可能存在其它问题，必须对其进行调查。

　　示例 1： 匹配装饰螺纹线

　　在此装配体中，轴和孔的装饰螺纹线相同(例如，M10 x 1.5 孔和 M10 x 1.5 轴)。 因此，干涉将被忽略(移至匹配装饰螺纹线文件夹)。

　　示例 2： 螺纹线规格不匹配如果示例 1 中的零件的螺纹线与螺距不匹配(例如，M10 x 1.5 孔和 M10 x 1.25 轴)，则会标记为干涉。

　　示例 3： 螺纹线未对齐的零部件如果零部件的螺纹线未对齐，即使装饰螺纹线已正确匹配，仍然会被标记为干涉。

　　示例 4： 其它干涉几何体在此示例中，装饰螺纹线的螺纹规格匹配，但是孔的螺纹长度穿透了整块板，而轴的螺纹长度仅达到螺栓的一部分。 它们将被标记为干涉。

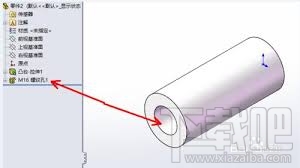

　　单独零部件：

　　已装配：
